Descrição Geral

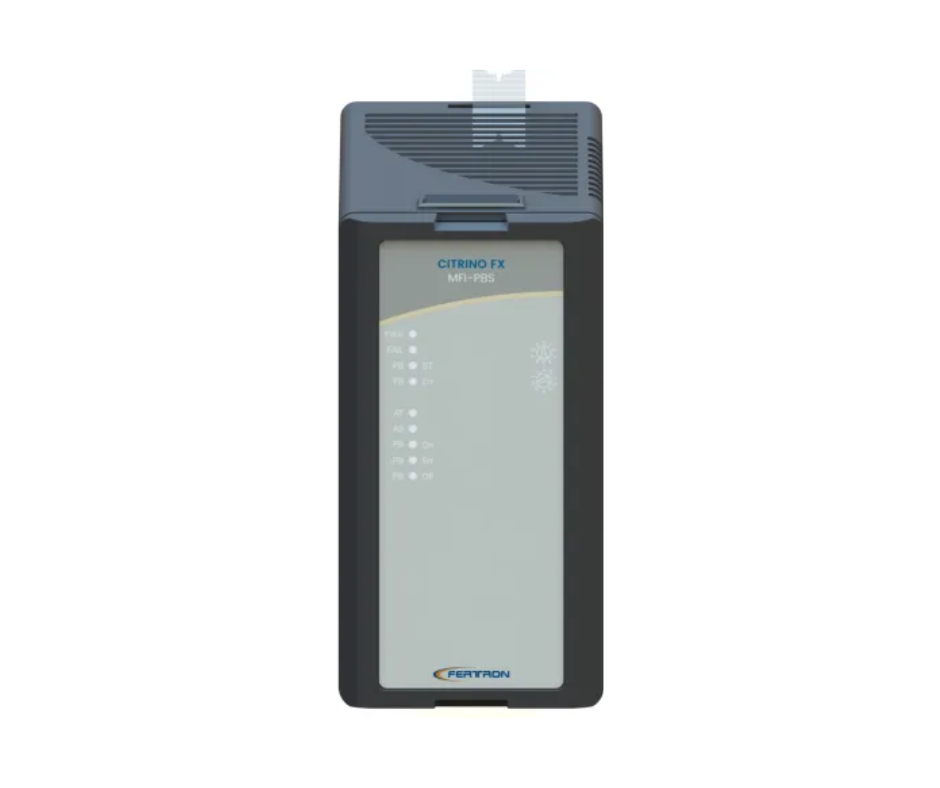

CLP Citrino Módulo Interface Fieldbus - Profibus Slave MFI-PBS Fertron
O Sistema Citrino é a família mais recente de CLPs (Controladores Lógicos Programáveis) da Fertron. Este sistema é composto por CPUs, módulos de entradas e saídas digitais e analógicas, módulos de interfaces de redes de campo (fieldbus) e módulos de fonte de alimentação.
O módulo MFI-PBS (Módulo Interface Fieldbus Profibus Slave) tem como objetivo fornecer conexão remota para os módulos de E/S (por exemplo, M16AI-IV, M32DO-TR) no protocolo Profibus. Este módulo permite a conectividade dos módulos de entradas e saídas digitais e analógicas do sistema Citrino com um protocolo padrão. Desta forma, é possível utilizar os módulos de E/S com outros tipos de CPUs de diferentes fabricantes que possuem um módulo mestre no protocolo Profibus.
Especificações Técnicas - MFI-PBM - Módulo Maestro Profibus-DP:
Número máximo de módulos: 16
Número máximo de segmentos: 2
Número máximo de pontos de E/S digitais: 512
Capacidade máxima de dados de entrada: 152 bytes
Capacidade máxima de dados de saída: 136 bytes
Alimentação: 5,2 Vcc (por barramento)
Indicadores LED: PWR, FAIL, PB ST, FB Err, AT, AS, PB On, PB Err e PB Off
Temperatura de operação: 0 ºC a 50 ºC
Hot swap (troca quente): Sim
Velocidade de transmissão (Baudrate): Detecção automática de 9,6 Kbps até 12 Mbps
Isolamento: 2 kV/min
Montagem: Base BMFI-PBM
Grau de proteção: IP20
Dimensões (mm): 65 x 133 x 121 (An x Al x Prof)
A base utilizada para este módulo é o BMFI-PBS . Suas características são:
Montagem: Riel DIN de 35 mm
Peso: 190 g
Dimensões (mm): 74 x 185 x 54,3 (An x Al x Prof)
Características:
Dimensões:
Ancoragem: 74 mm
Alto: 185 mm
Profundidade: 54,3 mm
Peso: 0,19 kg
NCM: 8538.90.10
Código: PCP377
Modelo: MFI-PBS
Categoria: Automatização
Garantia: 1 ano a partir da recepção do produto
