Descrição Geral

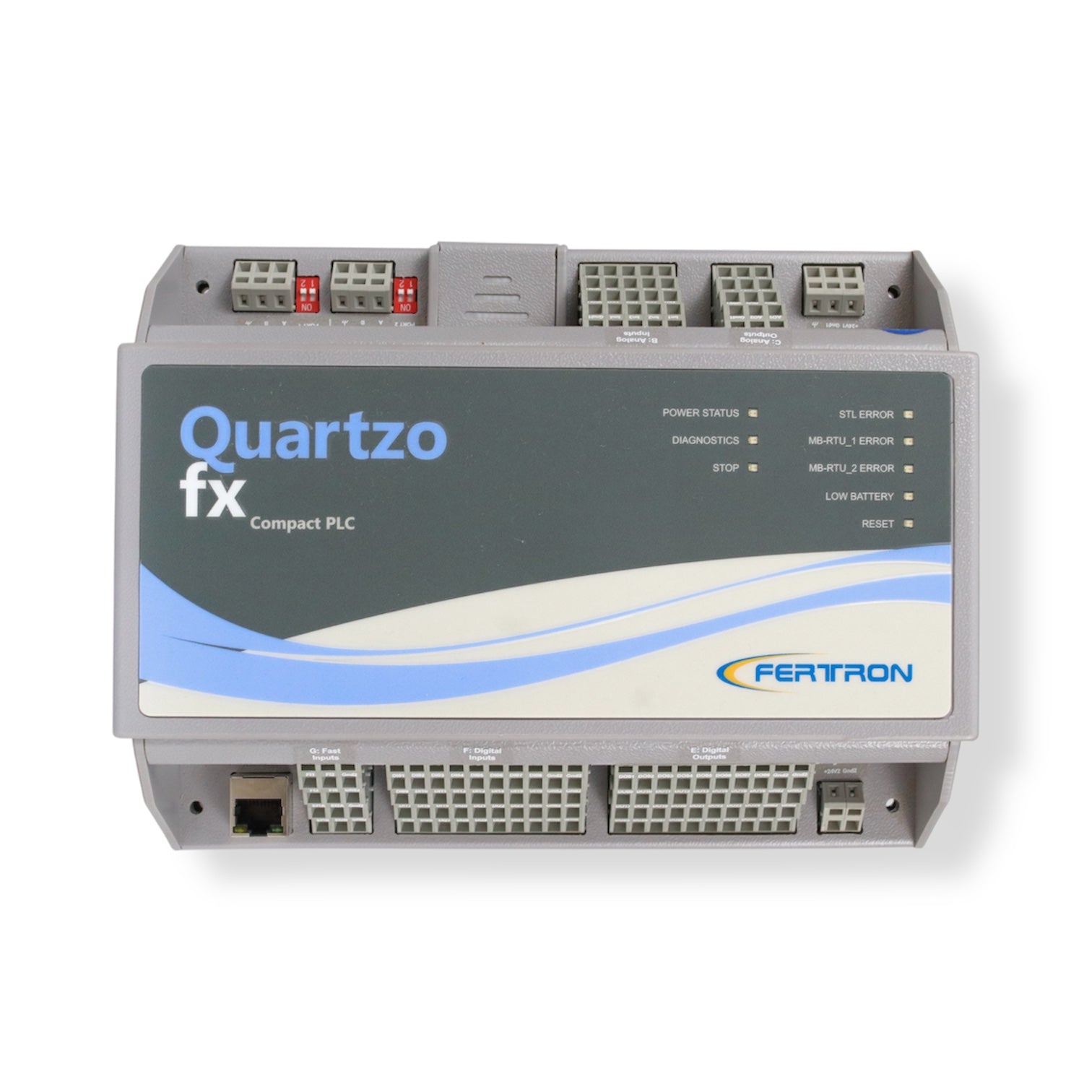

El Quartzo FX é um PLC de tamanho médio desenvolvido para a automatização industrial de máquinas ou pequenos setores dentro de uma planta industrial. Seu hardware inclui 32 entradas digitais (DI), 32 saídas digitais (DO), 8 entradas analógicas que podem ser configuradas como entradas de corrente (4-20mA) ou de tensão (0-10VDC ou 0-5VDC) e 8 saídas analógicas de corrente (4-20mA). Além disso, conta com 4 entradas rápidas que podem ser configuradas como entrada de frequência de 0-32KHz, modo contador (capacidade máxima de conteúdo: 32KHz) ou modo de período de 0-65535ms, e 2 entradas para codificador (com capacidade de conteúdo de até 100KHz).
Embora seu hardware tenha um limite de quantidade de entradas e saídas — que foi projetado especificamente para pequenas aplicações — o Quartzo FX pode se expandir por meio de comunicação serial ou Ethernet. Disponibilize duas portas seriais no protocolo Modbus/RTU que podem ser configuradas de forma independente como mestre ou escravo. A taxa de comunicação vai de 9600 bps até 115200 bps. Através da porta Ethernet, funciona como cliente e servidor em protocolo Modbus/TCP, permitindo até 8 conexões simultâneas como servidor e até 32 como cliente.
Para garantir alto desempenho em todas essas funções de comunicação, o Quartzo FX está equipado com um processador DSP de alto desempenho operando a 400 MHz. Além disso, o usuário pode trabalhar com até 16 KB de variáveis no idioma ladder e armazenar até instruções de 8K (32 KB de instruções STL).
Especificações Técnicas:
Software de configuração: Quartzo Tools via Ethernet com protocolo proprietário
Dimensões (cm): 21,6 (Ancho) x 17 (Alto) x 7,3 (Profundidade)
IHM incorporado: Não incluído, mas permite o uso de IHM externo via Modbus-RTU Modbus/TCP
Indicadores LED: estado de energia, reinício, bateria baixa, par, erro STL, diagnóstico, erros Modbus-RTU 1 e 2
Duração da bateria: 6 meses com o equipamento totalmente desligado
Mudança de bateria: Sim, deve ser realizada com o equipamento ligado (hot swap) para evitar perda de dados do processo
Capacidade de variáveis em ladder: até 16 KB
Capacidade de armazenamento de lógica STL: instruções Hasta 8K
Comunicação Ethernet:
1 conexão para o configurador Quartzo Tools
Até 8 conexões como servidor Modbus/TCP
Até 32 conexões como cliente Modbus/TCP (256 acessos máximos como cliente)
Comunicação Serial:
2 portos independentes (maestro/esclavo)
Velocidades: 9,6 Kbps, 19,2 Kbps, 57,6 Kbps, 115,2 Kbps
Hasta 256 acessos como maestro em cada porto
Alimentação: 24VDC (±25%) tanto para o sistema como para entradas/saídas digitais
Entradas e Saídas Digitais: 32 entradas e 32 saídas
Entradas rápidas: 4 configuráveis (frequência, contador o período) + 2 entradas de codificador
Entradas e Saídas Analógicas: 8 entradas (4-20mA, 0-10VDC ou 0-5VDC) e 8 saídas (4-20mA)
Grau de proteção: IP20, fixação com parafuso
Peso: 1055 g
NCM: 8537.10.20
Código: 032261
Código de barras: 7898179921720
Modelo: QUARTZO FX
Categoria: Automatização
Garantia: 1 ano após a recepção do produto
