DESCRIÇÃO GERAL

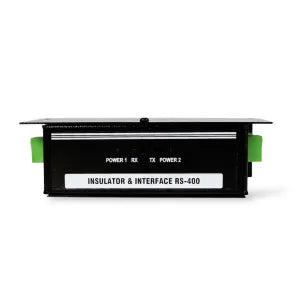

O RS-400 é uma interface serial que permite a retransmissão de segmentos RS-485, estendendo o alcance da linha em incrementos de até 1,2 km. A interface RS-400 se adapta automaticamente à velocidade de comunicação (Baud Rate), sem necessidade de configuração por meio de jumpers ou interruptores internos. Além disso, use sincronização automática de transmissão e recepção no nível de hardware, o que permite o uso com qualquer software para conectar a um PC.
Características Principais:
Conversão de RS-232 para RS-485.
Conversão de RS-485 para RS-232.
Isolamento da linha RS-485.
Retransmissão RS-485.
Especificações Técnicas – RS-400:
Isolamento: 2500 V entre portas e 5000 V entre portas e a fonte de alimentação.
Velocidades de transmissão (Taxa de transmissão): de 9,6 kbps a 57,6 kbps (otimizada para 38,4 kbps).
Alimentação: 110 Vca ou 220 Vca (selecionável no borne).
Indicadores LED: Potência 1, Rx, Tx e Potência 2.
Comunicação: RS-232 a RS-485, função de isolamento/repetidor RS-485.
Consumo:
A 220 Vca: 17 mA como interface / 18 mA como repetidor.
A 110 Vca: 27 mA como interface / 30 mA como repetidor.
Alcance: Até 1,2 km a 38,4 kbps usando cabo trenzado AWG 24.
Quantidade de dispositivos: Até 32 dispositivos RS-485 por segmento.
Grau de proteção: IP-20.
Temperatura de operação: 0 a 50 °C.
Carcasa: Aço inoxidável.
Peso: 0,46 kg.
Dimensões (mm): 143 x 82 x 42 (Ancho x Alto x Profundidade).
Dimensões Físicas:
Ancho: 143 mm
Alto: 82 mm
Profundidade: 42 mm
Peso: 0,46 kg
Informações adicionais:
NCM: 9032.89.90
Código: PCP035
Modelo: RS-400
Categoria: Automatização
Garantia: 1 ano a partir da recepção do produto
