Descrição Geral

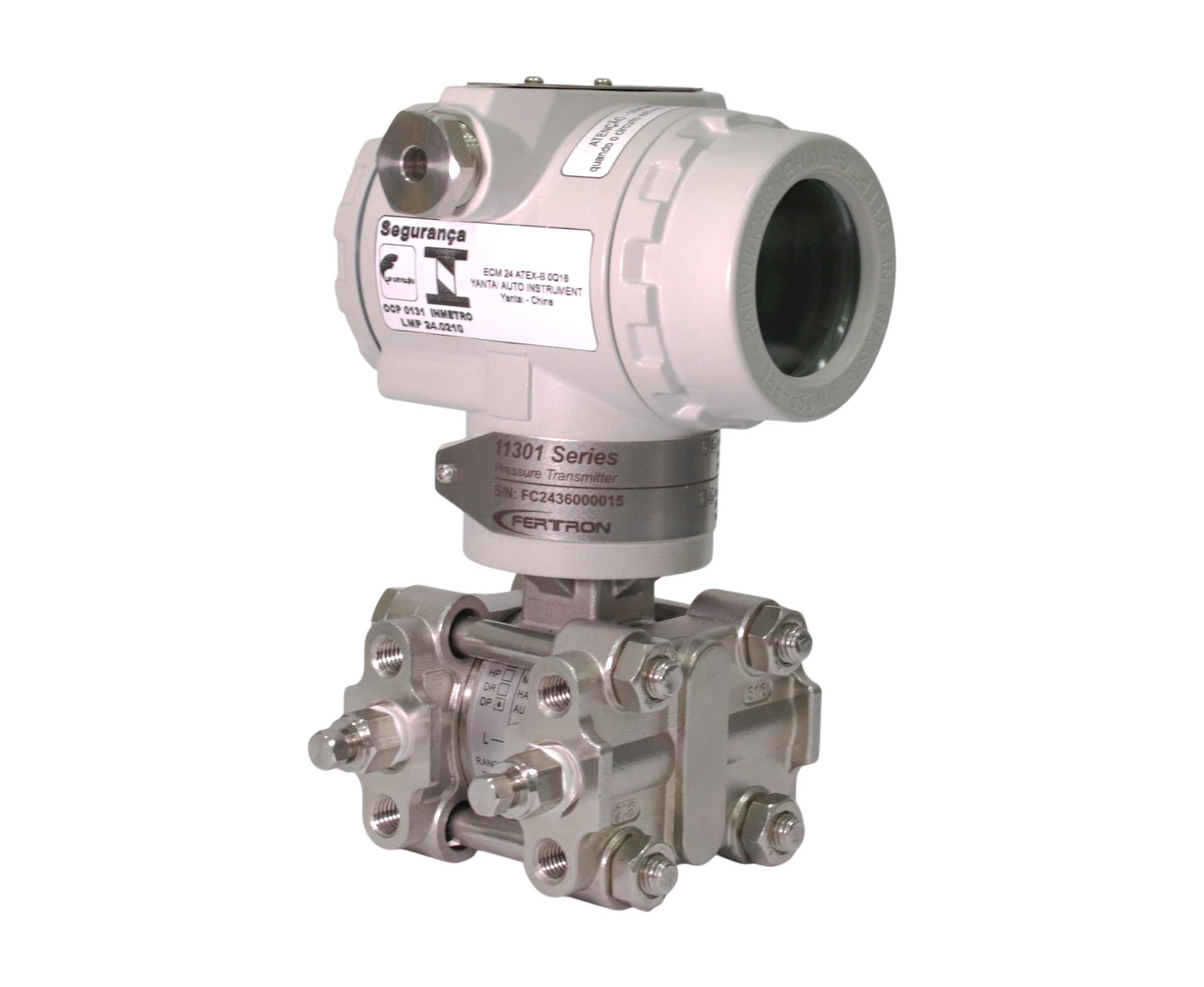

O transmissor digital de pressão diferencial 11301 foi projetado para aplicações industriais, oferecendo soluções integradas para diversas medidas de pressão e fluxo com alta precisão e estabilidade.
Características Principais:
Atualização rápida da corrente de saída a cada 200 ms
Maior precisão e estabilidade, melhor desempenho operacional
Estabilidade garantida durante dois anos com um desconto máximo de 0,2%
Alta precisão de medição: ±0,1% da faixa de calibração
Configuração simples, com ajuste de parâmetros por meio do teclado
Saída de 4-20 mA com comunicação digital HART integrada
Calibração automática do zero pressionando apenas um botão
Carcasa à prova de explosões e intempérie, garantindo segurança e durabilidade
Especificações Técnicas:
Fluido de processo: Líquidos, gases ou vapor
Aplicação: Pressão manométrica e pressão diferencial
Faixa de meditação:
Mínimo: 0 - 0,125 kPa ~ 0 - 1,5 kPa
Máximo: 0 - 1170 kPa ~ 0 - 6890 kPa
Precisão: ±0,1% da faixa de calibração
Estabilidade: ±0,2% do URL até 2 anos
Temperatura de trabalho: -25°C a +95°C
Pressão máxima suportada: 25 MPa
Materiais de Construção:
Brida/Adaptador: Acero inoxidável 304 / Acero inoxidável 316
Drenajes/Ventilaciones: Acero inoxidável 304 / Acero inoxidável 316
Diafragma: Acero inoxidável 316L / Hastelloy B / Hastelloy C / Monel / Tántalo
O-Ring do anel: Buna N / Viton / PTFE
Tornillos e tuercas: Acero al carbono / Acero inoxidável 316
Suporte de montagem: Acero al carbono / Acero inoxidable 304 / Acero inoxidable 316
Placa de identificação: Acero inoxidável 304 / Acero inoxidável 316
Carcasa do conversor: Aleatória de alumínio com baixo conteúdo de cobre e pintura de poliuretano
Fluido de enchimento: Aceite de silicone / Fluorolube
Classificação de proteção:
IP65 (Estandarte)
Segurança intrínseca: EEx ia IIC T5
Um teste de explosão: Ex D IIB T5
Interface e Conectividade:
Display: 5 dígitos programáveis + gráfico de barras 0–100%
Unidades de visualização: 22 unidades padrão + opção personalizada
Teclado: 3 teclas internas para configuração e ajuste de saída
Saída de corrente: 4-20 mA, 2 hilos, com sinal HART
Carga: Rohm = (Vdc-9) * 50
Alimentação: 9-36 VDC
Atenuação: Ajustável de 0 a 32 segundos
Tempo de resposta: 200 ms
Condições ambientais e de instalação:
Montagem: Suporte para tubo de 2"
Humidade relativa: 0 a 100%
Tempo de inicialização: 2 segundos com atenuação mínima
Efeito de temperatura: ±0,18% a ±0,5% da faixa a cada 20°C
Efeito de vibração: ±0,05% do URL por até 200 Hz em qualquer lugar
Efeito EMI/RFI: Conforme SAMA PMC 33.1 (20 a 1000 MHz e até 30 V/m)
Conexões e Dimensões:
Conexão de processo:
1/4" - 18 NPT
1/2" - 14 NPT (com adaptador)
Entrada do cabo:
Rosca M20 para tubo
1/2" NPT (hembra)
Temperatura ambiente: -25°C a +80°C
Dimensões: 102 mm (Ancho) × 188 mm (Alto) × 130 mm (Profundidade)
Peso: 3,5 kg
Ficha técnica
Manual
Código: 023328
Código de barras (NCM): 9026.20.90
Inventário: 60 unidades
Modelo: 11301D
Categoria: Automatização
Garantia: 1 ano após a recepção do produto
Informações adicionais: CONSULTE O RANGO NA FICHA TÉCNICA
